Das Ein-Code-Modell

Funktion dieses Modells

Bei diesem Modell steht ein Code aus der „Liste der Codes“ im Mittelpunkt des Interesses. Sinn und Zweck des Modells ist es, die zum Code gehörenden Memos und codierten Segmente darzustellen.

Das „Ein-Code-Modell“ hat gewisse Ähnlichkeiten zum „Einzelfall-Modell“, nur dass hier kein Dokument, sondern ein Code im Mittelpunkt der Map platziert wird.

Darstellung in der Map

Das Symbol eines ausgewählten Codes wird in der Mitte der Arbeitsfläche platziert und die angeforderten Elemente kreisförmig um das Dokument herum. Code und codierte Segmente sind durch ungerichtete Linien miteinander verbunden, die Memos werden unter die Überschrift gesetzt.

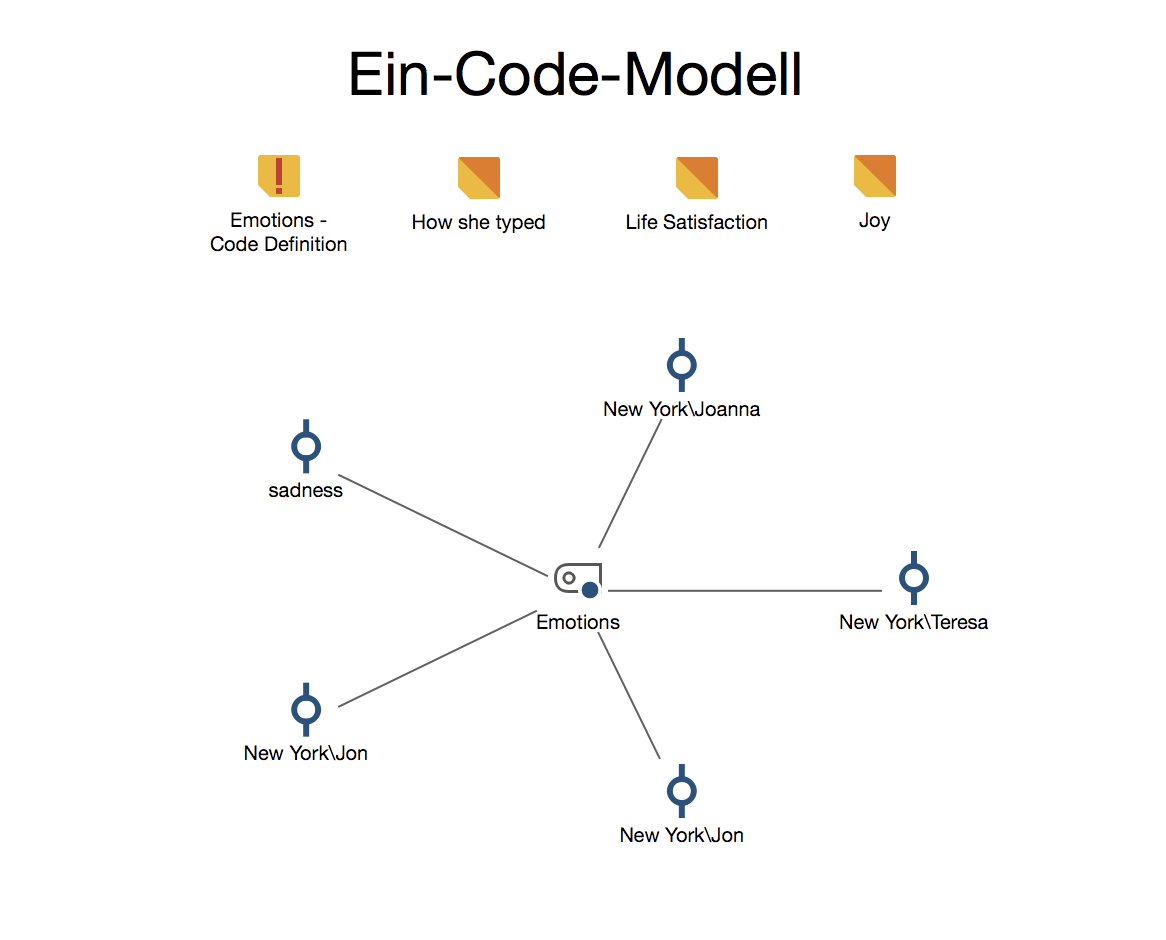

Beispiel für ein „Ein-Code-Modell“

Neues Modell erstellen und Gestaltungsoptionen festlegen

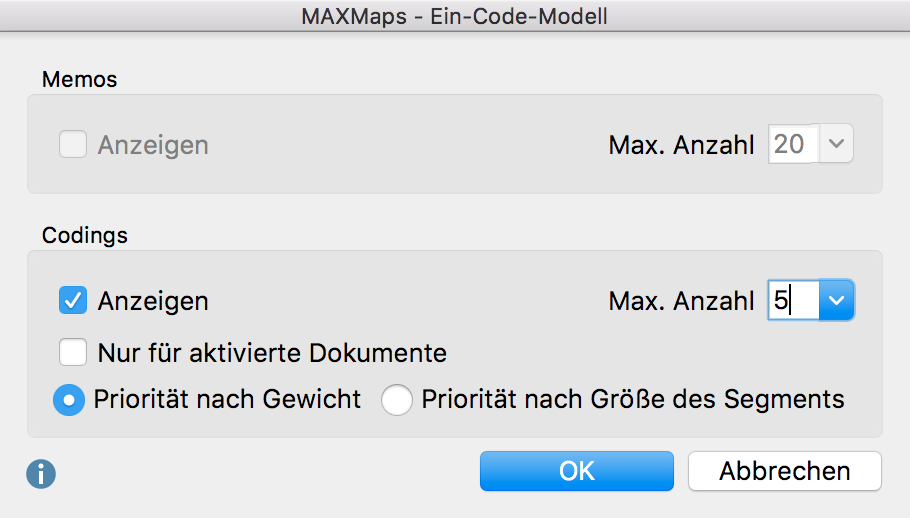

Nachdem Sie im Tab Start über Neues Modell das Ein-Code-Modell angefordert haben, ziehen Sie aus der „Liste der Codes“ einen Code auf die Arbeitsfläche von MAXMaps. Daraufhin erscheint folgender Optionsdialog, in dem folgende Elemente für die Darstellung ausgewählt werden:

  • Memos, die an den Code angeheftet oder mit dem Code verknüpft sind.
  • Segmente, die dem ausgewählten Code zugeordnet sind.
Optionen für die Gestaltung des Modells

Memos anzeigen – Falls diese Checkbox nicht gesetzt ist, werden keine Memos in der Map angezeigt. Wenn die Checkbox gesetzt ist, kann die maximale Anzahl der anzuzeigenden Memos angegeben werden. Wenn mehr Memos als die gewählte maximale Anzahl vorhanden sind, haben immer die zuletzt bearbeiteten Memos höhere Priorität.

Codings anzeigen – Mit dieser Option kann man wählen, ob für den Code eine einstellbare Anzahl von zugehörigen Codings angezeigt wird.

Nur für aktivierte Dokumente – Beschränkt die Darstellung von codierten Segmenten auf die derzeit aktivierten Dokumente.

Für den Fall, dass für den Code mehr Codings als die gewünschte maximale Anzahl vorhanden sind, kann man entweder Priorität nach Gewicht (Codings mit größerem Gewicht haben Priorität) oder Priorität nach Größe der Segmente (Codings mit größerer Fläche haben Priorität) festlegen.
