Das Zwei-Fälle-Modell

Funktion dieses Modells

Mithilfe des Zwei-Fälle-Modells können Sie visualisieren, inwieweit Codes, z.B. relevante Themen, in zwei Fällen vorkommen oder nur in einem Fall vergeben wurden. Dabei lassen sich die Häufigkeiten der Codes pro Fall mit ausgeben und auch die Fall-Memos können mit integriert werden.

Mit dem Zwei-Fälle-Modell können Sie zwei Dokumente, Dokumentgruppen, Dokumentsets oder eine Mischung dieser Aggregationsebenen kontrastierend gegenüberstellen.

Darstellung in der Map

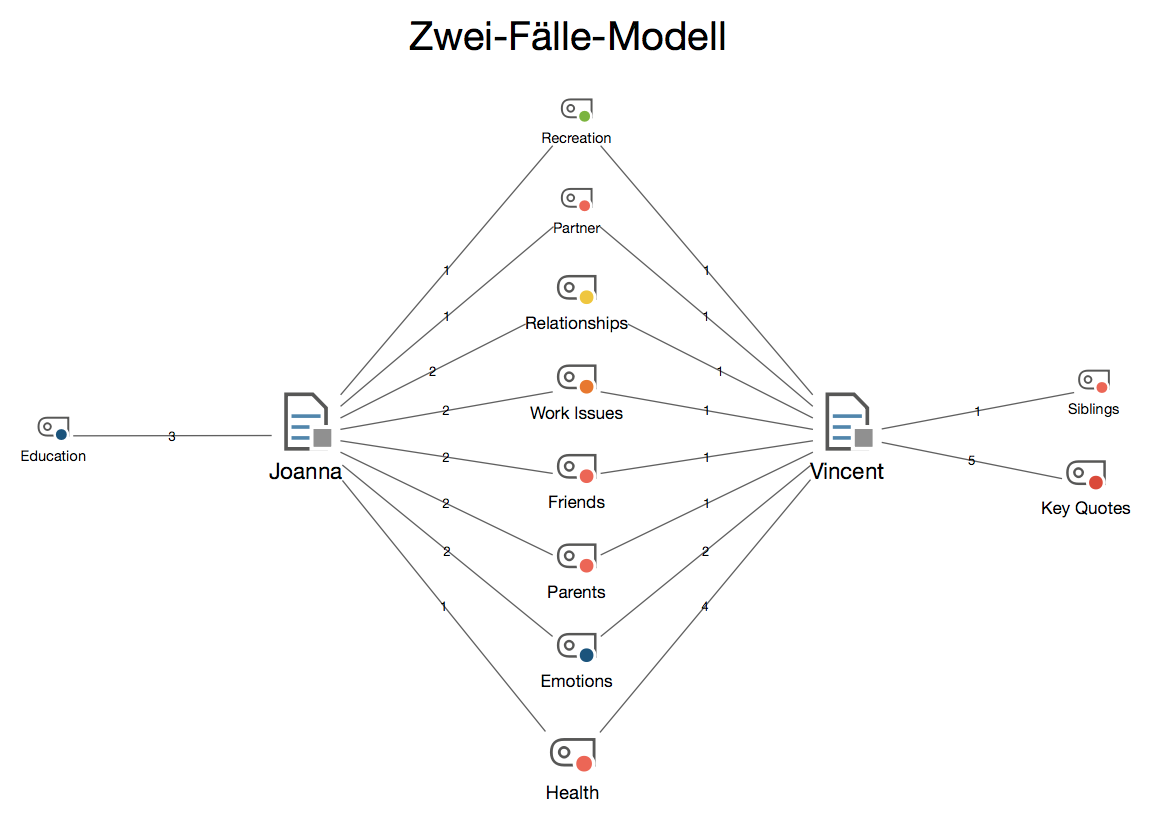

Die folgende Abbildung zeigt ein Beispiel für dieses Modell:

  • Die beiden ausgewählten Fälle (hier Dokumente) werden in einem fixen Abstand gegenübergestellt.
  • In der Mitte zwischen den beiden Fällen sind die Codes dargestellt, die in beiden Dokumenten vorkommen.
  • An den Seiten befinden sich die Codes, die jeweils nur einem der beiden Fälle verwendet wurden.
  • Auf den Verbindungslinien ist die Häufigkeit der Codeverwendung angegeben.
Beispiel für ein „Zwei-Fälle-Modell“

Neues Modell erstellen und Gestaltungsoptionen festlegen

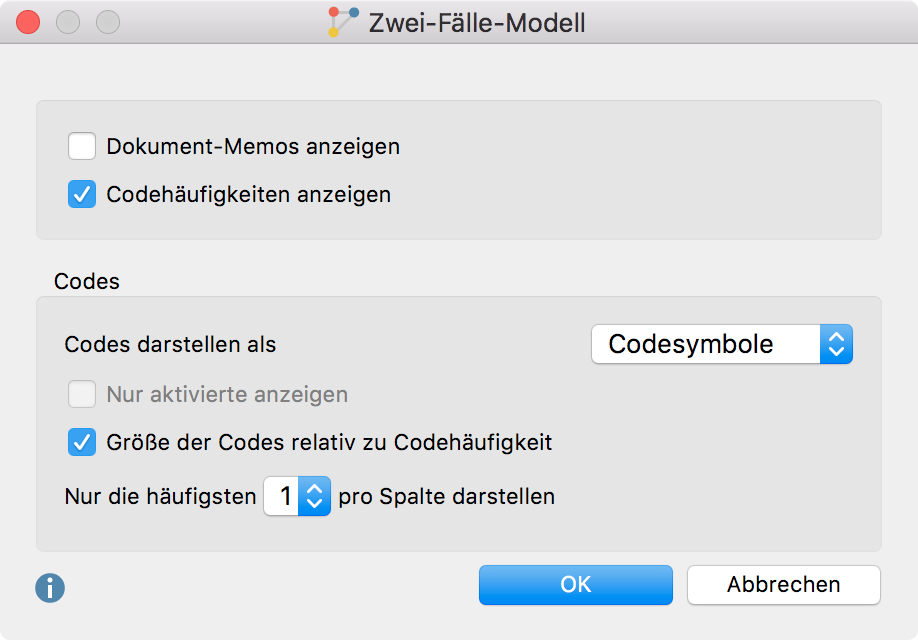

Nachdem Sie im Tab Start über Neues Modell ein Zwei-Fälle-Modell angefordert haben, ziehen Sie aus der „Liste der Dokumente“ zwei Dokumente, Dokumentgruppen oder Dokumentsets auf die Arbeitsfläche von MAXMaps. Daraufhin erscheint folgender Optionsdialog:

Optionen für die Gestaltung des Modells

Dokument-Memos anzeigen – Bei eingeschalteter Option werden die beiden zum Dokument oder zur Dokumentgruppe gehörigen Memos aus der „Liste der Dokumente“ in die Map integriert.

Codehäufigkeiten anzeigen – Diese Option sorgt dafür, dass an den Linien die Häufigkeit angegeben wird, wie oft ein Code in dem jeweiligen Fall verwendet wurden.

Codes darstellen als – Die Symbole können wahlweise als Kreise oder als Codesymbole in der Map angezeigt werden. Die Darstellung der Codes kann nachträglich über das Fenster „Eigenschaften“ geändert werden.

Nur aktivierte anzeigen – Es werden bei gewählter Option nur die Codes aus dem Codesystem berücksichtigt, die derzeit aktiviert sind.

Größe … relativ zu Codehäufigkeit – Wählen Sie diese Option, damit Codes mit vielen codierten Segmenten größer dargestellt werden als Codes mit wenigen Segmenten. MAXMap verwendet drei verschiedene Größen für die Codedarstellung: Codes, deren Häufigkeiten im Bereich von einer Standardabweichung um den Mittelwert liegen, werden in einer mittleren Größe dargestellt. Codes mit mehr oder weniger codierten Segmente, erhalten ein größeres bzw. kleineres Symbol. Wenn die Codehäufigkeiten dicht beieinander liegen, verwendet MAXMaps nur die kleinste oder die kleinste zusammen mit der mittleren Symbolgröße.

Nur die häufigsten (5–15) pro Spalte darstellen – In die Map werden an den Seiten und in der Mitte maximal so viele Codes dargestellt, wie Sie hier auswählen. Bei gleich häufigen Codes wird der Code weiter oben im Codesystem bevorzugt.
