> Code-Verteilungs-Modell

Funktion dieses Modells

Das Code-Verteilungs-Modell ist dafür geeignet, zu veranschaulichen, in welchen Dokumenten wie häufig ein ausgewählter Code vorkommt.

Darstellung in der Map

Das Symbol des ausgewählten Codes wird in der Mitte platziert und um ihn herum werden kreisförmig mit Linien verbunden die Dokumente, in denen der Code zugeordnet wurde, dargestellt. Auf Wunsch kann die Häufigkeit eines Codes auf der Verbindungslinie ausgegeben werden. Die Codehäufigkeiten können zudem die Liniendicke und die Größe des Dokumentsymbols bestimmen.

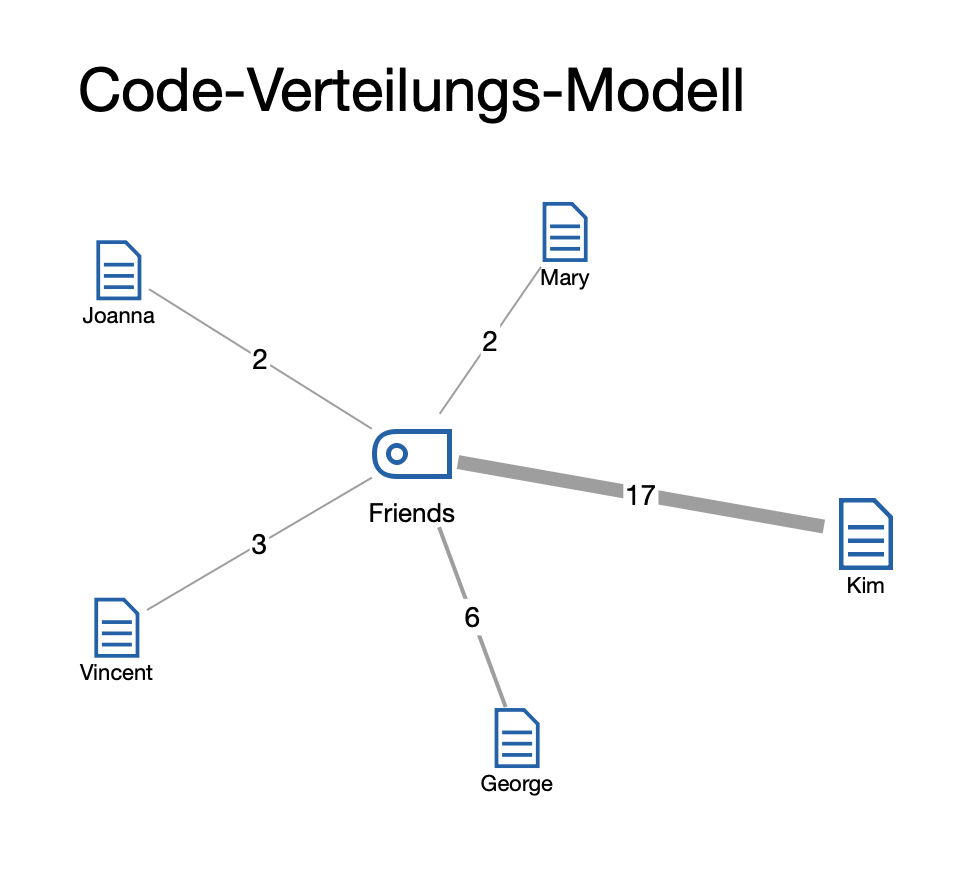

Beispiel für ein Code-Verteilungs-Modell

Neues Modell erstellen und Gestaltungsoptionen festlegen

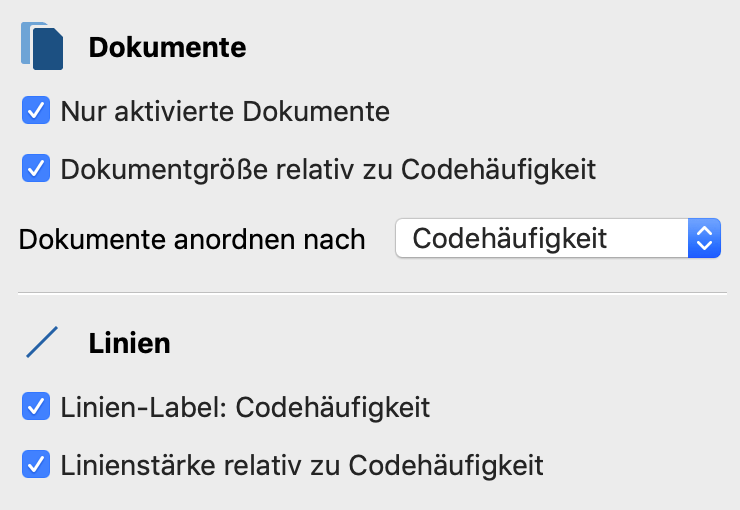

Nachdem Sie im Tab Start über Neues Code-Modell ein Code-Verteilungs-Modell angefordert haben, ziehen Sie aus der „Liste der Codes“ einen Code auf die Arbeitsfläche von MAXMaps. Daraufhin erscheint folgender Optionsdialog:

Auf der Map wird Ihnen eine Vorschau des Modells gezeigt, wobei die jeweils gewählten Optionen berücksichtigt werden. Klicken Sie auf den Button Modell verwenden, um das Modell so wie es aktuell angezeigt wird, zu verwenden.

Optionen für ein Code-Verteilungs-Modell

Optionen für Dokumente

Nur aktivierte Dokumente – Es werden bei gewählter Option nur Dokumente in die Map integriert, die derzeit aktiviert sind.

Dokumentgröße relativ zu Codehäufigkeit – Wählen Sie diese Option, damit Dokumente mit vielen codierten Segmenten größer dargestellt werden als Dokumente mit wenigen Segmenten. MAXMaps verwendet drei verschiedene Größen für die Darstellung: Dokumente, deren Häufigkeiten im Bereich von einer Standardabweichung um den Mittelwert liegen, werden in einer mittleren Größe dargestellt. Dokumente mit mehr oder weniger codierten Segmente, erhalten ein größeres bzw. kleineres Symbol. Wenn die Codehäufigkeiten dicht beieinander liegen, verwendet MAXMaps nur die kleinste oder die kleinste zusammen mit der mittleren Symbolgröße.

Dokumente anordnen nach Codehäufigkeit/Liste der Dokumente – Mit dieser Option bestimmen Sie die Reihenfolge der Dokumente. Bei Sortierung nach Häufigkeit wird bei 3 Uhr mit dem Dokument mit den meisten codierten Segmenten begonnen, bei Sortierung nach „Liste der Dokumente“ mit dem Dokument, das im Dokumentsystem am weitesten oben steht.

Optionen für Linien

Linien-Label: Codehäufigkeit – Zeigt auf den Linien an, wie häufig der Code in dem verbundenen Dokument vergeben wurde.

Linienstärke relativ zu Codehäufigkeit – Bei eingeschalteter Option werden die Verbindungslinien umso dicker gezeichnet, je mehr Segmente dem Code im jeweiligen Dokument zugeordnet sind.

Tipp: Sie können das Modell auch direkt aus der „Liste der Codes“ aufrufen, indem Sie auf einen Code mit der rechten Maustaste klicken und dort Code-Modell > Code-Verteilungs-Modell aufrufen.
