> Code-Theorie-Modell

Funktion dieses Modells

Beim Code-Theorie steht zwar genauso wie beim Ein-Code-Modell ein Code im Mittelpunkt des Interesses, allerdings nicht seine Codierungen, sondern seine Subcodes und vor allem seine Memos.

Ein ausgewählter Code wird zusammen mit seinem Code-Memo und mit seinen verknüpften Memos in der Zeichenfläche dargestellt. Auf Wunsch können auch die zugehörigen Subcodes und deren Memos integriert werden.

Darstellung in der Map

Das Symbol des ausgewählten Codes wird in der Mitte der Arbeitsfläche angeordnet, die Subcodes kreisförmig um den Code herum. Es können Subcodes auf zwei hierarchischen Ebenen dargestellt werden, wobei die erste Ebene auf einem inneren Kreis näher am Code dargestellt wird. Die Memos sind durch ungerichtete Pfeile mit dem Code bzw. den Subcodes verbunden. Da Memos mit mehreren Codes verknüpft sein können, werden ggf. entsprechende Querverbindungen gezeichnet.

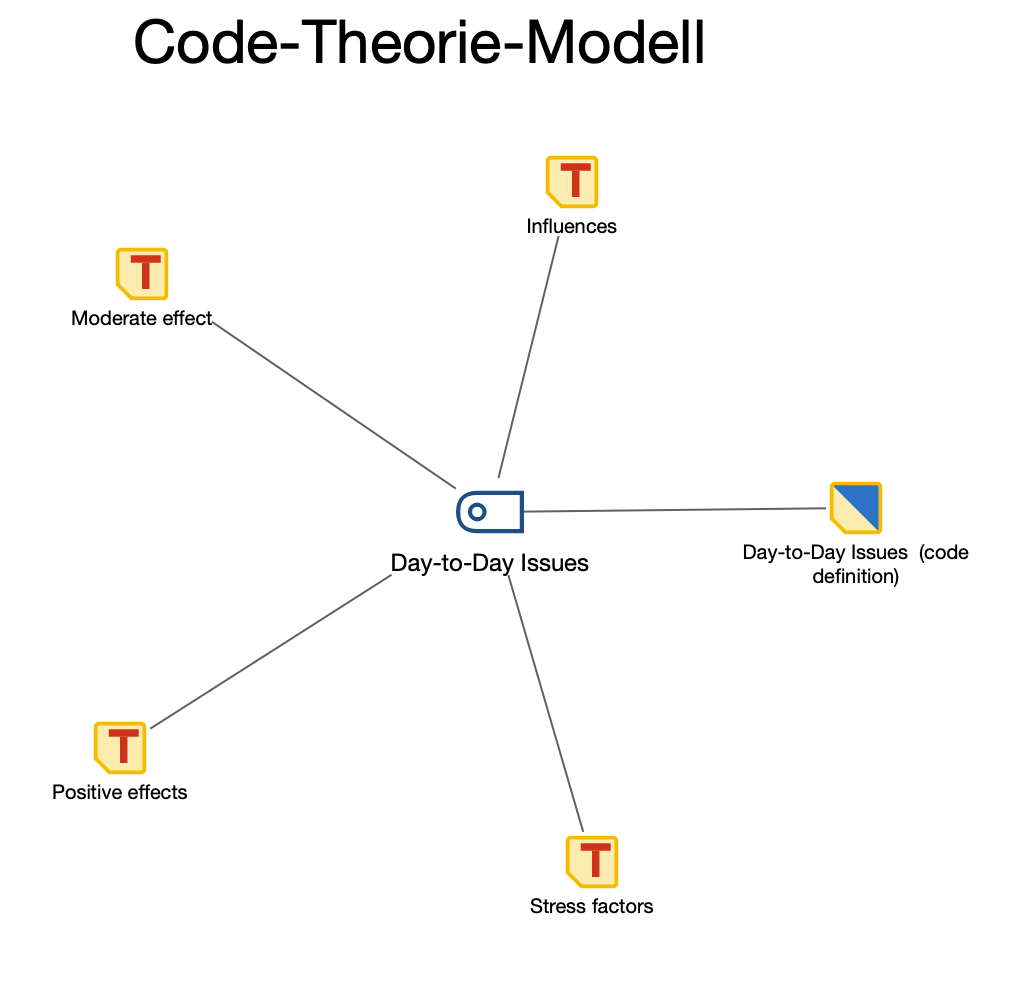

Beispiel für ein „Code-Theorie-Modell“ ohne Subcodes; als Memos wurden das Code-Memo sowie verknüpfte Memos der Subcodes eingefügt

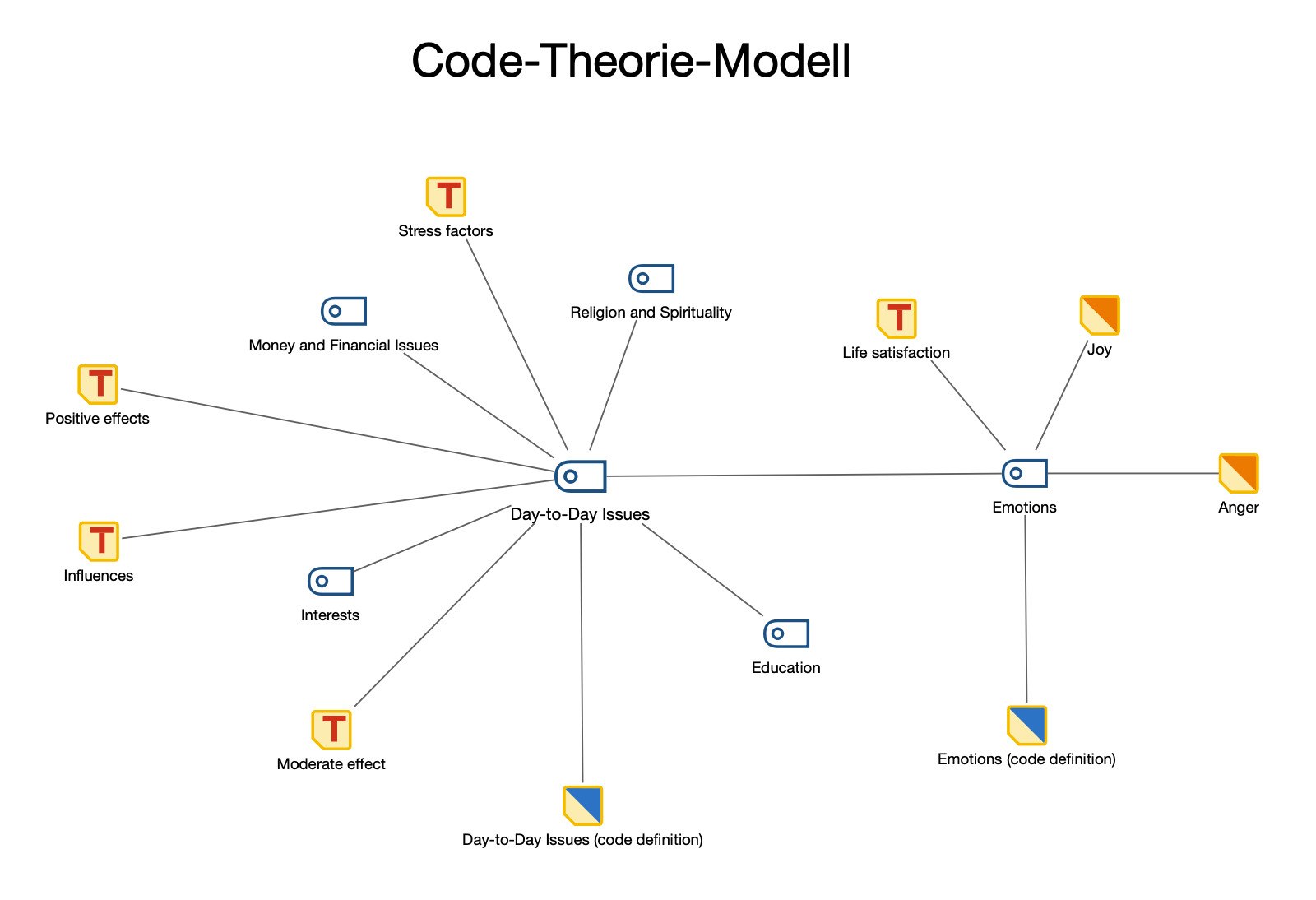

Beispiel für ein „Code-Theorie-Modell“ mit Einbezug der Subcodes auf der 1. Ebene; die Subcodes werden um den Code herum auf einem inneren Kreis platziert, die Memos auf einem zweiten Kreis; auch die Code-Memos und verknüpften Memos werden importiert

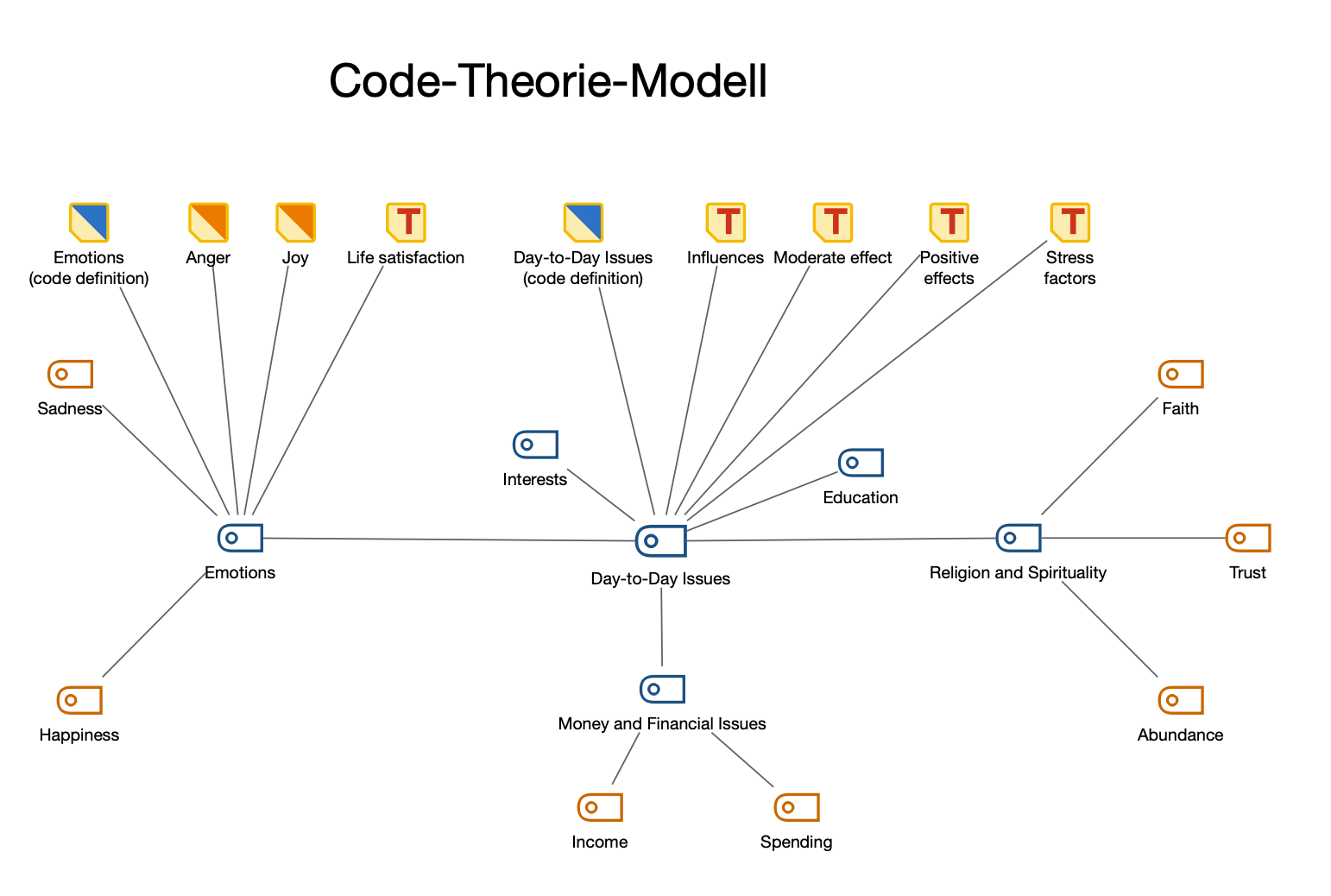

Beispiel für ein „Code-Theorie-Model“ mit Einbezug der Subcodes auf der 1. und 2. Ebene; die Subcodes von Ebene 1 sind um den Hauptcode herum angeordnet; die Subcodes der 2. Ebene sind im Beispiel orange hervorgehoben

Neues Modell erstellen und Gestaltungsoptionen festlegen

Nachdem Sie im Tab Start über Neues Code-Modell ein Code-Theorie-Modell angefordert haben, ziehen Sie aus der „Liste der Codes“ einen Code auf die Arbeitsfläche von MAXMaps. Daraufhin erscheint folgender Optionsdialog:

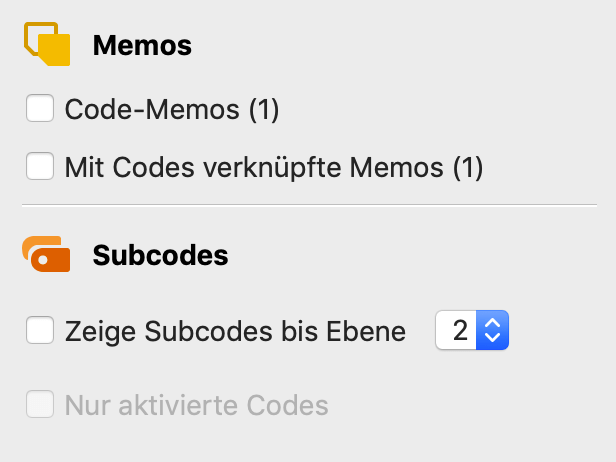

Optionen für die Gestaltung des Modells

Auf der Map wird Ihnen eine Vorschau des Modells gezeigt, wobei die jeweils gewählten Optionen berücksichtigt werden. Klicken Sie auf den Button Modell verwenden, um das Modell so wie es aktuell angezeigt wird, zu verwenden.

Optionen für Memos

Code-Memos – Wenn diese Checkbox gesetzt ist, werden die Code-Memos aus der „Liste der Codes“ in der Map angezeigt.

Mit Codes verknüpfte Memos – Wenn diese Option gewählt ist, werden alle Memos, die mit einem auf der Fläche befindlichen Code verknüpft sind, ebenfalls in die Map aufgenommen.

Optionen für Subcodes

Zeige Subcodes bis Ebene 1/2 – Man kann wählen, ob und bis zu welchem Level gestaffelt, Subcodes angezeigt werden (1 = nur die direkten Subcodes einbeziehen; 2 = auch die Subcodes der Subcodes einbeziehen).

Nur aktivierte Codes – Die Darstellung von Subcodes kann mit dieser Option auf die derzeit aktivierten Subcodes beschränkt werden.

Tipp: Sie können das Modell auch direkt aus der „Liste der Codes“ aufrufen, indem Sie auf einen Code mit der rechten Maustaste klicken und dort Code-Modell > Code-Theorie-Modell aufrufen.
