> Hierarchisches Code-Subcodes-Modell

Funktion dieses Modells

Das Code-Subcodes-Modell ist dafür geeignet, das hierarchische Gefüge eines Codes und seiner Subcodes zusammen mit den Codehäufigkeiten zu veranschaulichen.

Darstellung in der Map

Das Symbol des ausgewählten Codes wird direkt unter der Überschrift des Modells platziert. Darunter werden in einigem Abstand die direkten Subcodes platziert, eine Reihe darunter die Subcodes der Subcodes usw. Pfeile zeigen jeweils von einem Code auf seine Subcodes. Codes mit vielen codierten Segmenten können größer dargestellt werden als Codes mit wenigen Codierungen.

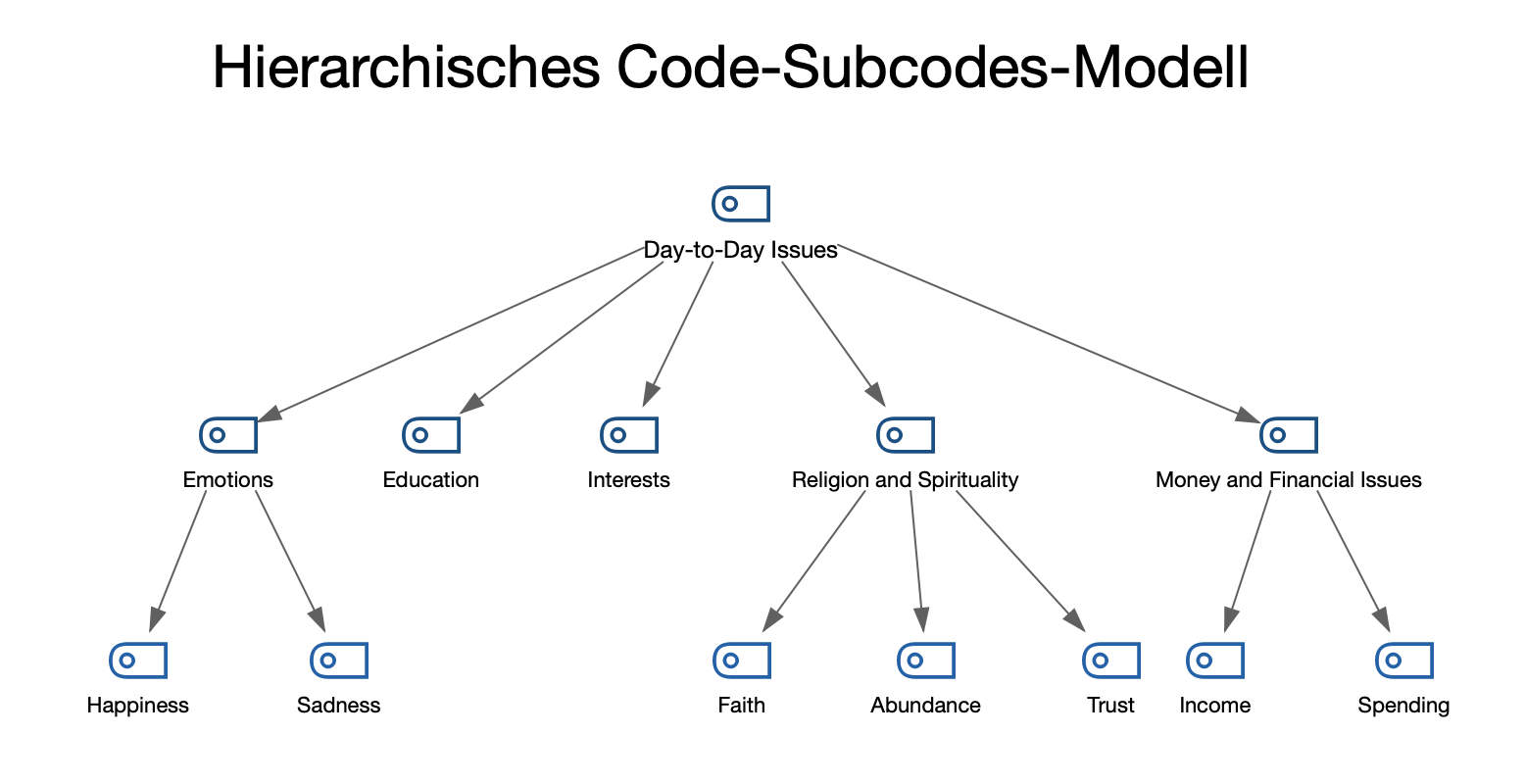

Beispiel für ein „Hierarchisches Code-Subcodes-Modell“ mit 2 Subcode-Ebenen

Neues Modell erstellen und Gestaltungsoptionen festlegen

Nachdem Sie im Tab Start über Neues Code-Modell ein Hierarchisches Subcodes-Segmente-Modell angefordert haben, ziehen Sie aus der „Liste der Codes“ einen Code auf die Arbeitsfläche von MAXMaps. Daraufhin erscheint folgender Optionsdialog:

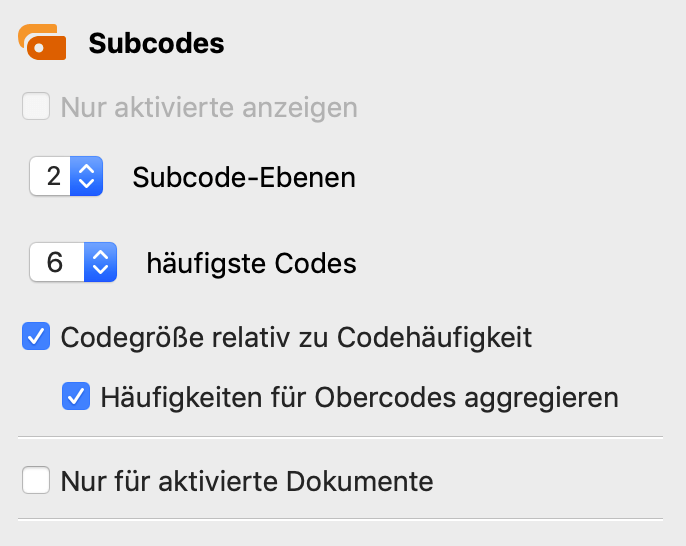

Optionen für die Gestaltung des Modells

Auf der Map wird Ihnen eine Vorschau des Modells gezeigt, wobei die jeweils gewählten Optionen berücksichtigt werden. Klicken Sie auf den Button Modell verwenden, um das Modell so wie es aktuell angezeigt wird, zu verwenden.

Optionen für Subcodes

Nur aktivierte Codes – Es werden bei gewählter Option nur die Subcodes des ausgewählten Codes berücksichtigt, die derzeit aktiviert sind.

X Subcode-Ebenen – Eine 1 bedeutet hier: Nur die direkten Subcodes sollen einbezogen werden; eine 2 bedeutet: auch deren Subcodes werden dargestellt und eine 3 veranlasst MAXMaps, auch die Subcodes der Subcodes darzustellen.

Codegröße relativ zu Codehäufigkeit – Wählen Sie diese Option, damit Codes mit vielen codierten Segmenten größer dargestellt werden als Codes mit wenigen Segmenten. MAXMaps verwendet drei verschiedene Größen für die Codedarstellung: Codes, deren Häufigkeiten im Bereich von einer Standardabweichung um den Mittelwert liegen, werden in einer mittleren Größe dargestellt. Codes mit mehr oder weniger codierten Segmente, erhalten ein größeres bzw. kleineres Symbol. Wenn die Codehäufigkeiten dicht beieinander liegen, verwendet MAXMaps nur die kleinste oder die kleinste zusammen mit der mittleren Symbolgröße.
In der Regel wird man dabei die Option Häufigkeiten für Obercodes aggregieren eingeschaltet lassen, damit die Häufigkeiten der Subcodes bei der Bestimmung der Größe der weiter oben stehenden Codes berücksichtigt werden. Ansonsten kann es sein, dass die Subcodes deutlich größer dargestellt werden als ihre Obercodes, weil die Obercodes nur sehr selten oder gar nicht verwendet wurden.

Nur für aktivierte Dokumente – Bei der Erstellung des Modells und der Bestimmung der Codegrößen werden bei gewählter Option nur die derzeit aktivierten Dokumente berücksichtigt.

Tipp: Sie können das Modell auch direkt aus der „Liste der Codes“ aufrufen, indem Sie auf einen Code mit der rechten Maustaste klicken und dort Code-Modell > Hierarchisches Code-Subcodes-Modell aufrufen.
